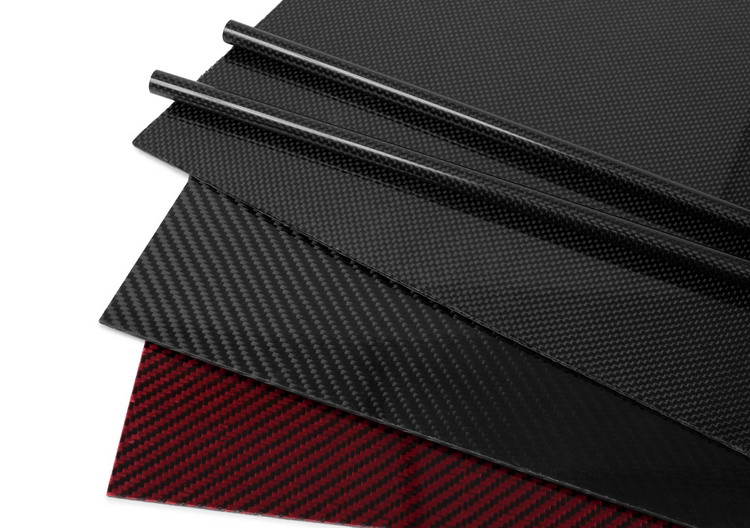

Ρίξτε μια προσεκτική ματιά σε ένα τμήμα από ανθρακονήματα ή σωλήνα ή πλάκα από fiberglass και θα δείτε ότι οι ίνες πηγαίνουν σε διαφορετικές, συγκεκριμένες κατευθύνσεις. Συγκρίνοντας διαφορετικά στυλ σωλήνων, μπορεί να παρατηρήσετε ότι η κατεύθυνση των ινών, γνωστή και ως προσανατολισμός, δεν είναι πάντα ομοιόμορφη. Οι κατασκευαστές σύνθετων σωλήνων και πλακών χρησιμοποιούν διαφορετικούς προσανατολισμούς ανάλογα με το τι θέλουν να επιτύχουν με το τελικό προϊόν.
Σε αυτήν την ανάρτηση, θα εξηγήσουμε πώς η κατεύθυνση των ινών επηρεάζει τις ιδιότητες των ινών άνθρακα και των σωλήνων από υαλοβάμβακα. Οι συγκεκριμένες ιδιότητες είναι συχνά ιδανικές για συγκεκριμένες εφαρμογές. Μέχρι το τέλος αυτής της ανάρτησης θα γνωρίζετε πώς ο προσανατολισμός των ινών επηρεάζει το σωλήνα και πώς να επιλέξετε τον σωστό προσανατολισμό ινών για το έργο σας.
ΚΟΡΥΦΑΙΟΙ ΤΡΕΙΣ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΙ ΙΝΩΝ
Οι ίνες μπορούν να προσανατολιστούν σε οποιαδήποτε κατεύθυνση μεταξύ 0 μοιρών και 180 μοιρών, αν και ο προσανατολισμός των ινών πέρα από τις 90 μοίρες συνήθως αναφέρεται ως τιμή αρνητικής γωνίας. Για παράδειγμα, μια γωνία ίνας 135 μοιρών είναι ίση με γωνία -45 μοιρών. Οι περισσότεροι σωλήνες από ανθρακονήματα και υαλοβάμβακα στην αγορά σήμερα χρησιμοποιούν έναν συνδυασμό δύο ή περισσότερων από αυτούς τους προσανατολισμούς:
Η γωνία ίνας 0 μοιρών - μηδέν-μοιρών είναι ο πιο συχνά χρησιμοποιούμενος προσανατολισμός. Όταν οι ίνες προσανατολίζονται προς την κατεύθυνση του φορτίου είναι οι ισχυρότερες και πιο σκληρές. Στη σωλήνωση, η διεύθυνση μηδέν-βαθμού είναι κατά μήκος του σωλήνα και συμβάλλει στην αντοχή ακαμψίας κάμψης.
Χρησιμοποιείται γωνία ίνας 90 μοιρών - Ενενήντα-μοιρών όταν απαιτείται κάμψη και στις δύο κατευθύνσεις. Σε ένα σωλήνα οι ίνες ενενήντα-βαθμών είναι προσανατολισμένες στην περιφέρεια του σωλήνα. Βοηθούν να μην συνθλίβεται ή λυγίζει ο σωλήνας όταν φορτώνεται.
±45 μοίρες - Οι γωνίες σαράντα-πέντε-μοιρών χρησιμοποιούνται συχνά σε συνδυασμό με πτυχώσεις μηδέν και ενενήντα-μοιρών για τη δημιουργία μιας οιονεί-ισότροπης διάταξης. Ένα θετικό επίπεδο σαράντα-πέντε-μοιρών σχεδόν πάντα ζευγαρώνεται δίπλα σε ένα αρνητικό επίπεδο σαράντα-πέντε-βαθμών. Όταν χρησιμοποιούνται σε ένα σωλήνα, τα στρώματα σαράντα-πέντε-βαθμών συμβάλλουν στην ακαμψία και την αντοχή στη συστροφή.
Η υφαντή ίνα αναφέρεται συχνά ως με γωνία ίνας 0/90 μοιρών, καθώς υπάρχουν ίνες και στις δύο κατευθύνσεις, αλλά σε ένα μόνο κομμάτι. Ορισμένα υφαντά υλικά μπορεί να περιέχουν ακόμη περισσότερες κατευθύνσεις ινών. για παράδειγμα, οι τριαξονικές πλέξεις έχουν ίνες σε τρεις κατευθύνσεις και συνήθως είναι σχεδόν-ισότροπες από μόνες τους.

Η ΕΠΙΔΡΑΣΗ ΤΟΥ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΥ ΙΝΩΝ ΣΤΙΣ ΙΔΙΟΤΗΤΕΣ
Ο τρόπος με τον οποίο προσανατολίζονται οι ίνες σε μια διάταξη από ανθρακονήματα ή υαλοβάμβακα επηρεάζει τις ιδιότητές τους για την κατασκευή όλων, από σωλήνες μέχρι διαστημικά-πλοία. Οι κατασκευαστές πρέπει να λαμβάνουν υπόψη αυτές τις ιδιότητες κατά τη διαδικασία σχεδιασμού τους. Παρακάτω θα εξηγήσουμε πώς κάθε ένας από τους κοινούς προσανατολισμούς των ινών επηρεάζει τις ιδιότητες.
ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ 1. 0 βαθμού
Εάν ένα εξάρτημα θα φορτωθεί μόνο προς μία κατεύθυνση, είναι ιδανικό να έχετε όλες τις ίνες προσανατολισμένες προς αυτή την κατεύθυνση. Η εξωθημένη ράβδος και οι σωλήνες είναι παραδείγματα εξαρτήματος που περιέχει μόνο ίνες 0 μοιρών. Δεδομένου ότι τα περισσότερα μέρη δεν φορτώνονται μόνο προς μία κατεύθυνση, πρέπει να προσθέσουμε άλλες γωνίες για να μεγιστοποιήσουμε την αντοχή. Ένας σωλήνας που βλέπει μόνο κάμψη και χωρίς συστροφή θα εξακολουθούσε να ωφελείται από ορισμένες πρόσθετες γωνίες ινών. Η προσθήκη στρώσεων 90 μοιρών βοηθά τον σωλήνα να διατηρήσει καλύτερα το σχήμα του, ώστε να μην λυγίζει πρόωρα.
ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ 2. 90 βαθμού
Όπως αναφέρθηκε προηγουμένως, στρώματα 90 μοιρών προστίθενται συχνά στους σωλήνες για να γίνουν πιο ανθεκτικοί στο λυγισμό και τη σύνθλιψη. Υψηλές συγκεντρώσεις στρωμάτων 90 μοιρών ή "στεφάνης" μπορούν επίσης να βρεθούν σε δοχεία πίεσης. Δεδομένου ότι η δύναμη προσπαθεί να μεγεθύνει το σωλήνα σε ένα δοχείο πίεσης, τα στρώματα 90 μοιρών αντιστέκονται καλύτερα στη δύναμη. Όταν χρησιμοποιούνται στρώματα 90 μοιρών σε συνδυασμό με στρώματα 0 μοιρών σε ένα πιάτο, αυτό αναφέρεται ως αμφίδρομη. Η χρήση υφαντού υφάσματος μπορεί να είναι ένας εύκολος τρόπος για να κατασκευάσετε γρήγορα εξαρτήματα με ίνες τόσο στις κατευθύνσεις 0 όσο και 90 μοιρών.
3. ±45 μοίρες ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ
Τα στρώματα 45 μοιρών εξυπηρετούν διαφορετικούς σκοπούς ανάλογα με την εφαρμογή. Σχεδόν πάντα θα βλέπετε μια +45 μοίρα ζευγοποιημένη σε ένα επίπεδο -45 μοιρών. Αυτό γίνεται για να διατηρείται το laminate "ισορροπημένο" και να μην συστρέφεται έντονα όταν φορτώνεται. Όταν χρησιμοποιούνται στρώματα 45 μοιρών σε μια πλάκα που περιέχει ήδη ένα ίσο μείγμα στρωμάτων 0 μοιρών και 90 μοιρών, η πλάκα γίνεται σχεδόν-ισότροπη. Ενώ μια αμφίδρομη πλάκα έχει ίσες ιδιότητες σε δύο κατευθύνσεις, μια οιονεί-ισότροπη πλάκα έχει σχεδόν-ίσες ιδιότητες προς οποιαδήποτε κατεύθυνση. Σε ένα σωλήνα, στρώματα 45 μοιρών εκτελούν τη δουλειά της προσθήκης στρεπτικής αντοχής και ακαμψίας. Αυτό συμβαίνει επειδή όταν ένας σωλήνας στρίβει, η δύναμη που ασκεί το έλασμα είναι στην πραγματικότητα σε σαράντα{17}}πέντε μοίρες. Ορισμένα ελάσματα θα χρησιμοποιούν γωνίες διαφορετικές από 45 μοίρες ως συμβιβασμό μεταξύ της απόδοσης κάμψης, σύνθλιψης και στρέψης. Δεδομένου ότι δεν είναι δυνατά στρώματα 0 μοιρών σε σωλήνες τυλιγμένου νήματος, είναι συνηθισμένο να βλέπουμε ότι χρησιμοποιούνται στρώματα 10 μοιρών ή 15 μοιρών.
ΕΠΙΛΟΓΗ ΤΟΥ ΣΩΣΤΟΥ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΥ ΙΝΩΝ
Τώρα που ξέρετε πώς κάθε προσανατολισμός ινών επηρεάζει τις ιδιότητες, μπορείτε να επιλέξετε τη σωστή διάταξη. Εάν χρειάζεστε ένα σωλήνα που λειτουργεί σε μια μεγάλη ποικιλία συνθηκών, μια διάταξη αμφίδρομης κατεύθυνσης είναι ιδανική. Εάν χρειάζεστε ένα σωλήνα που έχει καλή απόδοση στη συστροφή, επιλέξτε ένα προϊόν με περισσότερες στρώσεις 45 μοιρών. Εάν πρέπει να αυξήσετε γρήγορα το πάχος, ένα υφαντό υλικό μπορεί να είναι μια καλή επιλογή.
Το Xinbo Composite προσφέρει πλάκες και σωλήνες με layup για να καλύψει σχεδόν κάθε ζήτηση. Εάν χρειάζεστε ένα προσαρμοσμένο ή σχεδιασμένο layup για το έργο σας, καλέστε μας ή στείλτε μας ένα email. Εάν έχετε περισσότερες ερωτήσεις σχετικά με το πώς ο προσανατολισμός των ινών επηρεάζει την απόδοση ενός εξαρτήματος, οι εκπρόσωποι εξυπηρέτησης πελατών μας θα χαρούν να σας βοηθήσουν.
